Centro di lavoro verticale di fresatura e tornitura

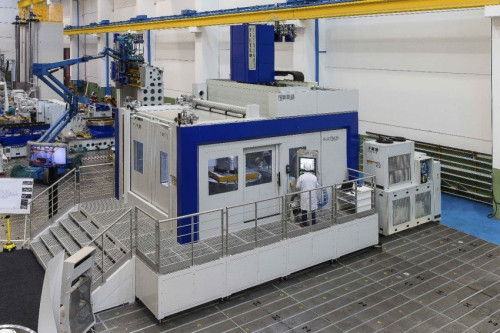

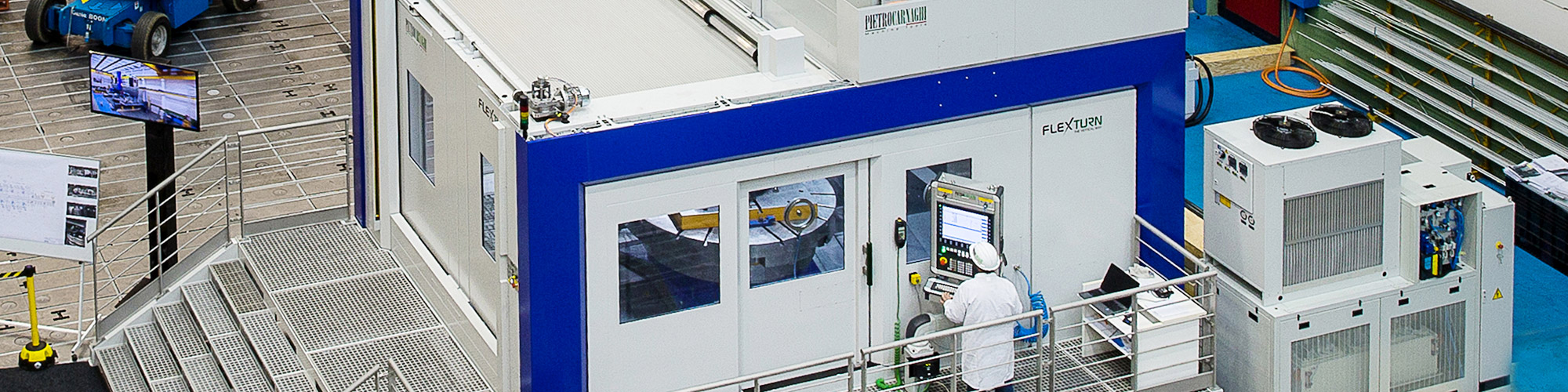

Flexturn


La struttura della FLEXTURN è stata progettata grazie ad oltre 90 anni di esperienza della Pietro Carnaghi nella produzione di centri di laovoro verticali, ed arricchita con le funzionalità di fresatura avanzate (direct drive a 6000 giri) Considerata la vasta esperienza che Pietro Carnaghi può vantare in termini di strutture di grandi dimensioni, Flexturn mantiene il concetto di ancoraggio su livellatori, garantendo la massima stabilità. La stabilità della struttura e la perfetta rigidità del portale assicurano ai nostri Clienti la massima performance in termini di:


• Stabilità
• Dinamicità
• Precisione
• Elevata rigidità, perfetta termosimmetria e alta capacità di smorzamento grazie all’utilizzo dei sistemi a temperatura controllata più innovativi.
• Tutte le macchine sono costituite da una struttura cellulare e valutate utilizzando un software di ottimizzazione strutturale e ad elementi finiti (Siemens NX CAE).
• Avanzamenti rapidi assi X/Y/Z da 40 m/min grazie all’idrostatica ottimizzata, frutto di anni di sviluppo continuo ad opera di Pietro Carnaghi.
• I cuscinetti idrostatici avanzati offrono la massima accelerazione a zero attrito.
• Piattaforma rotante rigida Pietro Carnaghi con velocità fino a 800 giri/min.
• Soluzione Direct Drive per la tabella su mandrino di fresatura (2DD)

Il design rispecchia le caratteristiche tipiche di un tornio verticale Pietro Carnaghi: rigidità e precisione unite a funzionalità di fresatura ai massimi livelli, con la capacità di entrare in profondità nel pezzo in direzione verticale, sia durante le operazioni di fresatura che di tornitura.

La manutenzione risulta più semplice grazie ad un design  altamente ergonomico, La macchina può essere installata a pavimento riducendo i costi per le fondazioni.
FLEXTURN è disponibile in due configurazioni:
(FLEXTURN 25)  -   Traversa fissa
(FLEXTURN 25W)   - Traversa mobile

Caratteristiche tecniche:

    FLEXTURN 25 FLEXTURN 25 W
Turning Platform mm 1600 / 1800 / 2000 1600 / 1800 / 2000
Turning / Swing mm 2500 2500
Milling Square mm 2100 X 2100 2100 X 2100
Max. Weight  - no APC (APC) kgf 10 (8) 10 (8)
Turning Power kw 60 60
Turning Speed rpm 400 / 350 / 300 400 / 350 / 300
Turning Torque Nm 20.000 20.000
Turning Height mm 1100 (1400) 1400 (1700/2000)
OCTAGONE RAM section mm 400 400
Z Axis  (RAM)  mm 1100 (1400) 1100 (1400)
(Carriage) Stroke mm 2100 2100
(Table Saddle) Stroke mm 2100 (+2050/-50) 2100 (+2050/-50)
(Crossrail – continous clamping position) W Axis  mm -- 400 (700/1000)
Milling Power Nm 30 30
Milling Speed rpm 6000 6000
Milling Torque Nm 939 939
