Torni verticali

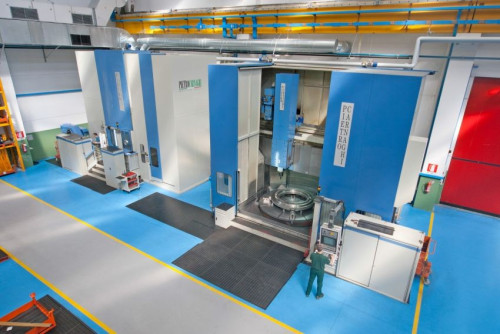

Serie AC Monomontante (mm 1600-3200)


I Centri verticali di tornitura e fresatura Pietro Carnaghi Serie AC sono concepiti in forma costruttiva compatta termo-simmetrica ad un montante fissato al basamento. Questi elementi sono assemblati in modo da costituire una incastellatura omogenea che assicura massima stabilità e rigidità. La traversa é concepita in forma e dimensioni largamente sufficienti per sopportare le più severe condizioni di lavoro.
Sulla parte anteriore due file di guide orizzontali supportano il carro porta utensili verticale nel suo scorrimento orizzontale (per mezzo di tasche idrostatiche) e la distanza tra la guida superiore e quella inferiore é dimensionata in modo da garantire le più alte performance di taglio possibili.
Le multiple configurazioni possibili (diverse altezze di tornitura, sezioni dei ram, accessori di lavorazione e misura pezzo) rendono i modelli della serie AC tra i più flessibili ed adatti ad ogni esigenza: dalle più sofisticate precisioni in lavorazioni di finitura (componenti aero), alle più alte asportazioni di materiale (anelli da forgia).


Caratteristiche tecniche:

    AC16T/TM AC20T/TM AC24T/TM AC28T/TM AC32T/TM
Max. diametro tornibile mm 1600 2000 2400 2800 3200
Diametro tavola - pallet mm 1250 / 1400 1600 / 1800 2000 / 2200 2200 / 2500 2800 / 3000
Peso ammesso t 12 15 20 30
g/min. standard RPM 450 / 450 375 / 375 275 / 250 250 / 250 225 / 200
Potenza in tornitura kw 60 - 100
Altezza di tornitura: traversa fissa mm 750 - 1000 - 1200
Altezza di tornitura: traversa mobile mm 1200 - 1500 - 1800 - 2100 1200 - 1500 - 1800 - 2100
Sezione barra mm 250 x 250 - (300 x 300)
Corsa carro asse Z mm 1250 - (1500) - (1800) - (2000)
Potenza in fresatura kw 37 / 40
Max g/min. RPM 3000 - (6000)
Avanzamenti rapidi assi X-Z mm/min 30000 20000
