Produzione

Fresatrici a portale mobile Gantry

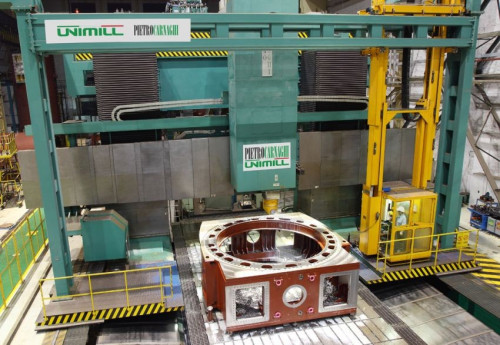

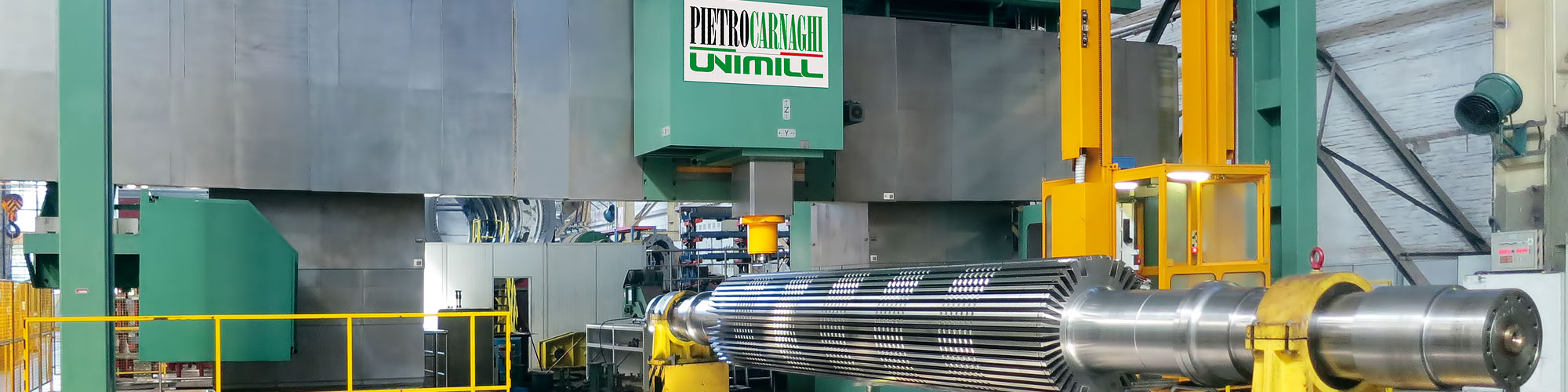

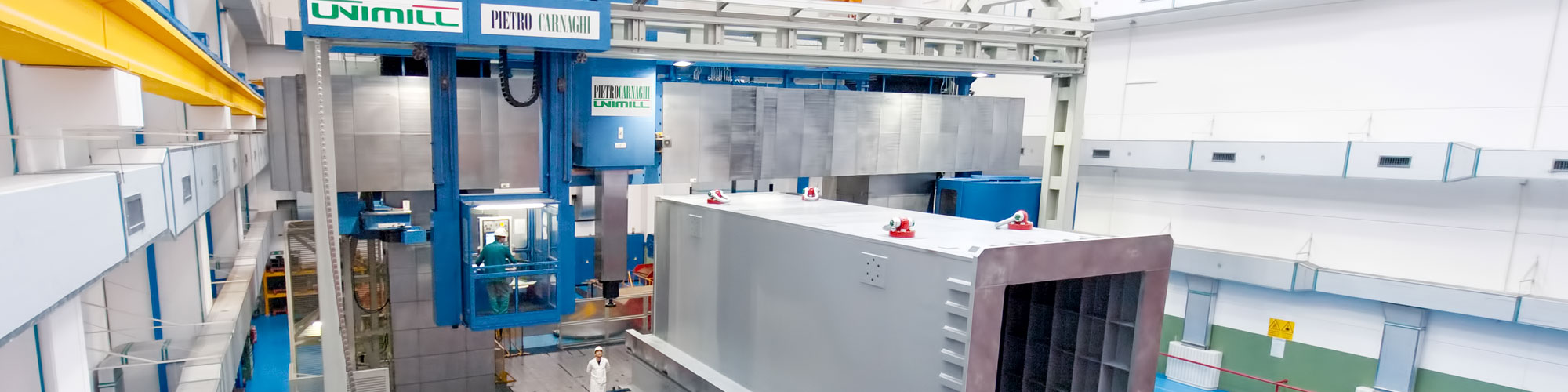

Pietro Carnaghi produce da diverse decine di anni le fresatrici verticali a portale mobile tipo Gantry, i così definiti modelli UNIMILL. Caratterizzate da soluzioni tecniche estremamente innovative e con elevate caratteristiche qualitative e di automazione, i modelli Unimill sono interamente realizzati con massicce strutture, in cui il portale mobile è sostentato idrostaticamente cosi’ come il movimento dell’asse Y. Il passaggio fra i montanti puo' raggiungere i 10000 mm e la larghezza del piano di lavoro arrivare a 9000 mm. La lunghezza della tavola di lavoro è modulare e varia in funzione della richiesta del cliente. Il modello UNIMILL può essere dotato di tavola di tornitura, in modo da costituire una soluzione completa per tutte le possibili lavorazioni necessarie.
I modelli Unimill permettono la lavorazione in pendolare, allestendo due aree separate sulla tavola: un’area di lavorazione, con relative protezioni e carenature mobili (opzionali) ed un’area di fissaggio pezzo, accessibile attraverso apposite passerelle ad altezza tavola.
Grande cura è stata posta in fase progettuale, per favorire la flessibilità di questi modelli e garantire la più alta produttività.
Il cambio degli accessori e degli utensili avviene in modo automatico, con sistemi di catene portautensili, dischi magazzino o pick-up mobili per gli accessori più pesanti.
A completare la universalità delle operazioni effettuabili vi è la disponibilità di una vasta gamma di accessori teste a fresare.




Caratteristiche tecniche:





UniMil
40
UniMill
50
UniMill
60
UniMill
70
UniMill
80
UniMill
90
UniMill
100
UniMill
110
UniMill
120
UniMill
130
UniMill
140
Distanza tra i montanti mm 4000 5000 6000 7000 8000 9000 10000 11000 12000 13000 14000
Larghezza tavola mm 3000 4000 5000 6000 7000 8000 9000 10000 11000 12000
Altezza di fresatura - traversa fissa mm 1500 - 2000 - 2500
Altezza di fresatura - traversa mobile mm 3000 - 3500 - 4000 3000 - 4000 - 5000 - 6000 4000 - 5000 - 6000 - 7000 4000 - 5000 - 6000 - 7000 - 8000
Corsa della barra
asse Z
mm 1500 2000 - 2500 - 3000 - 3500 - 4000
Sezione barra mm 480 x 480 500 x 500 / 600 x 600
Potenza di fresatura kW 37 / 50 60 / 75 / 113
Coppia di fresatura Nm 1900 / 2600 6122 / 6250 / 10100
g/min, max rpm 4000 4000 / 2500
Tipi di utensile   ISO 50 - HSK 100 ISO 50 or HSK 100 / ISO 60 or HSK 160
Avanzamenti rapidi X,Y,Z mm/min 20000 15000 10000
Diametro tavola di tornitura mm 3000 4000 5000 6000 8000 10000
