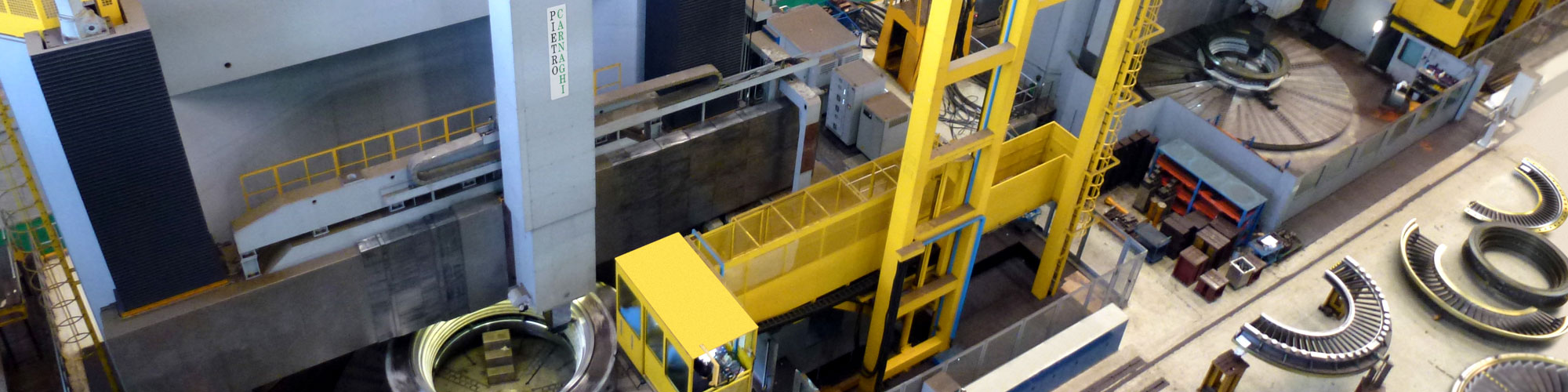

Karusselldrehmaschinen

Baureihe AC (mm 3600-6500)

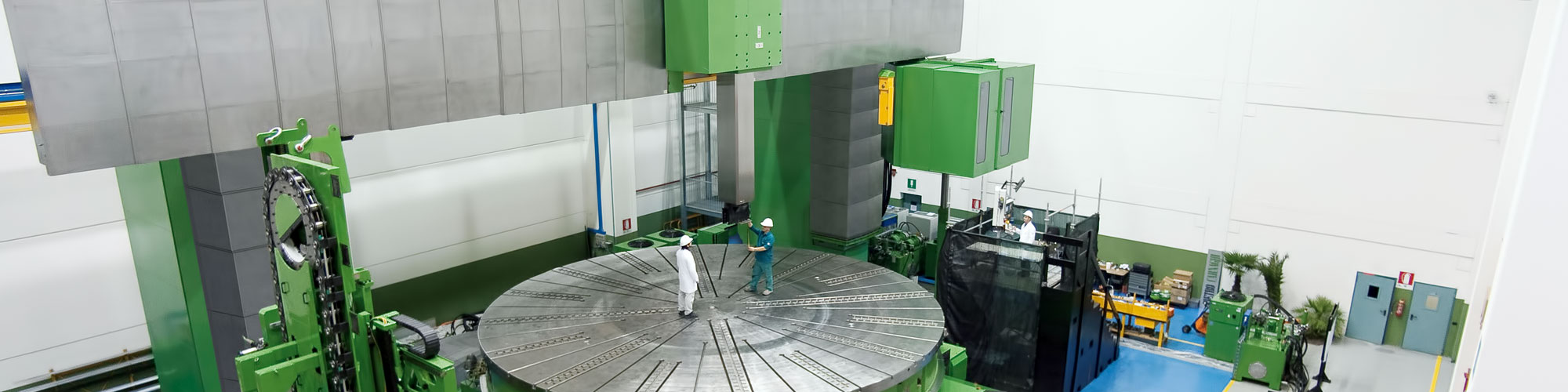

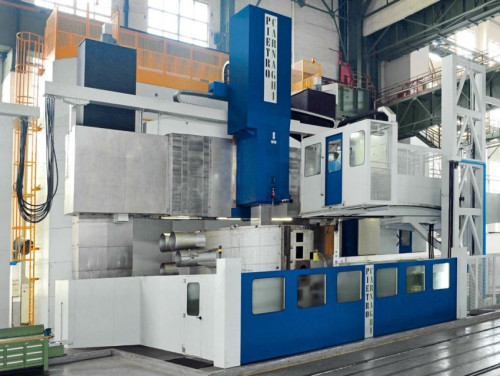

Das vertikale PIETRO CARNAGHI Drehzentrum vom Typ AC ist gekennzeichnet durch eine extrem steife, kompakte und thermosymmetrische Bauweise. Die Ständer sind auf dem Maschinenbett montiert.
Durch den Zusammenbau der einzelnen Maschinenelemente ergibt sich eine maximale Stabilität und Steifigkeit.
Die verstellbare Quertraverse sowie der Abstand der Führungsbahnen ist unter Berücksichtigung der einwirkenden Schnittkräfte groß dimensioniert.
An der Vorderseite der Traverse befinden sich zwei breite, hydrostatische Führungsbahnen auf denen der Querschlitten horizontal verfährt.
Auf dem Querschlitten wiederum befindet sich die vertikale Verschiebeeinheit (RAM) welche allseitig hydrostatisch geführt wird.

Durch vielfältige, verfügbare Konfigurationen (verschiedene Drehhöhen, verfahrbare Planscheiben, RAM Abmessungen, verschiedenstes Zubehör, Fräsköpfe, Werkzeug- und Werkstückvermessung) kann dieser Maschinentyp sehr flexibel an geforderte Notwendigkeiten angepasst werden, höchste Präzision im Schlichtbereich als auch stärkste Beanspruchung im Schruppbereich sind möglich.


Technische Daten:

    AC36
T/TM
AC42
T/TM
AC46
T/TM
AC52
T/TM
AC62
T/TM
AC65
T/TM
Max. turning diameter mm 3600 4200 4600 5200 6200 6500
Table - Pallet diameter mm 3000 / 3200 3500 3500 / 4000 4500 5000 / 5700 6000
Max. allowable weight t 40 50 80 80 120 - (170) 200 - (250)
Standard RPM RPM 150 120 100 100 75 60
Turning power kw 60 - 100 - (120) - (180) - (300)
Turning height: fixed crossrail mm 750 - 1000 - 1200
Turning height: movable crossrail mm 2000 ÷ 3500 2000 ÷ 4500 2500 ÷ 5000 2500 ÷ 6000
Ram section mm 250 x 250 - (300 x 300) 300 x 300 (350 x 350) 300 x 300 - (350 x 350) - (400 x 400)
Ram stroke Z axis mm 1250 - (1500) - (1800) - (2000) - (2500) - (3000)
Milling power kw 37 / 40 / 60
Max. RPM RPM 3000 - (6000)
Rapid feeds X-Z-axes mm/min 15000
