Produktion

Palettenwechselsysteme

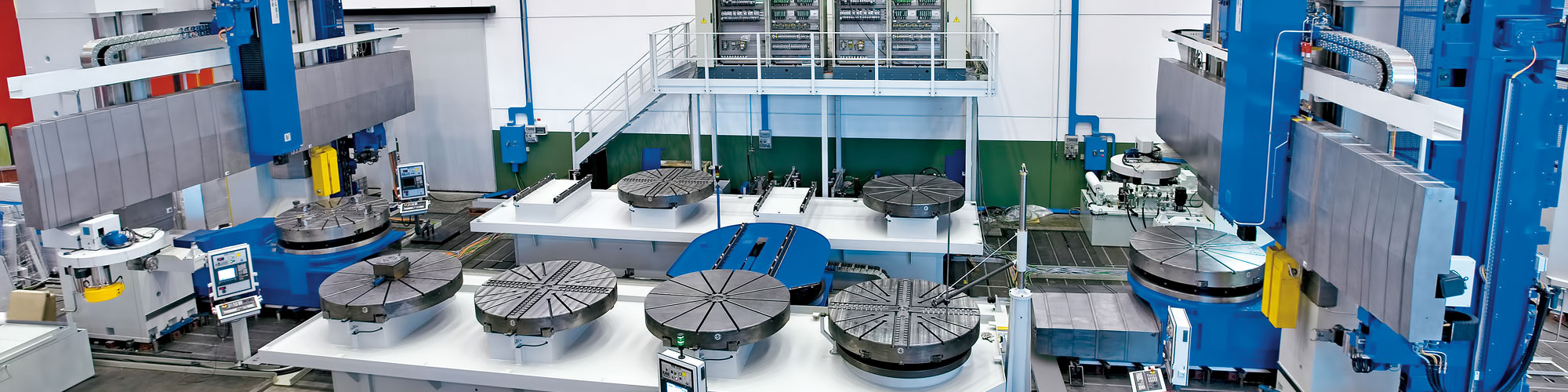

Verschiedene Typen von Palettensystemen können für PIETRO CARNAGHI Maschinen geliefert werden:


DREHENDE PALETTE (ATF/AC Baureihe): Ein sehr kompakter, sehr schneller Palettenwechsler. Zwei Paletten sind gegenüberliegend auf einer Drehscheibe (0° - 180°) angeordnet. Verfügbar für Paletten bis zu einem Durchmesser von 2000 mm.

VERFAHRBARE PALETTE: Die Basisversion besteht aus einem erweiterbaren System mit zwei Paletten.
Dieses System ist mit folgenden Stationen ausgestattet:
• Positionierbare Trägereinheit (RSU). Dieser Transportschlitten befördert die Palette zur gewünschte Station.
• Rüststation (RPS). Zum Be- und Entladen sowie Einrichten der Werkstücke. Der Unterbau entspricht dem der Planscheibe.
• Ablageposition (SPS)

MASCHINENBETT MIT 2 VERFAHRBAREN TISCHEN (verfahrbar in der Y Achse): Dieses System verfügt über ein gemeinsames Maschinenbett mit hydrostatischen Führungen. Es können Paletten mit hohem Werkstückgewicht sehr schnell gewechselt werden und die Y Achse kann ausserdem zum Fräsen und Bohren genutzt werden.

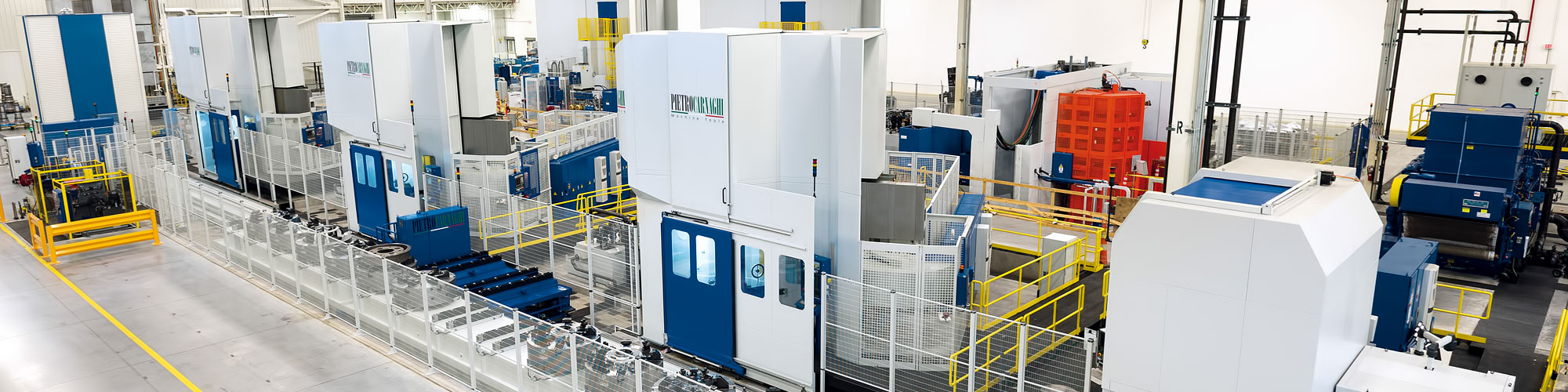

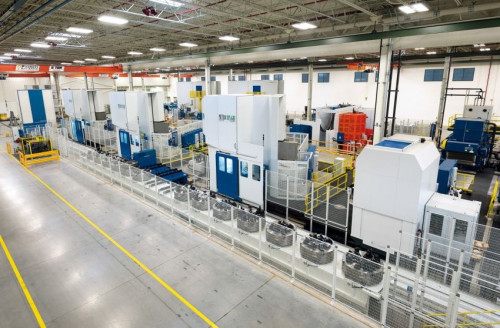

FMS SYSTEM: System zur Zuführung der Paletten durch ein Schienensystem über welches ein Palettenwagen 2 oder mehr Maschinen beschickt. Das System besitzt folgende Stationen:
• Rüststation (RPS). Zum Be- und Entladen sowie Einrichten der Werkstücke. Der Unterbau entspricht dem der Planscheibe.
• Ablagepositionen (SPS)
